不銹鋼波紋補償器的用途
2023-7-7 17:42:31??????點擊：

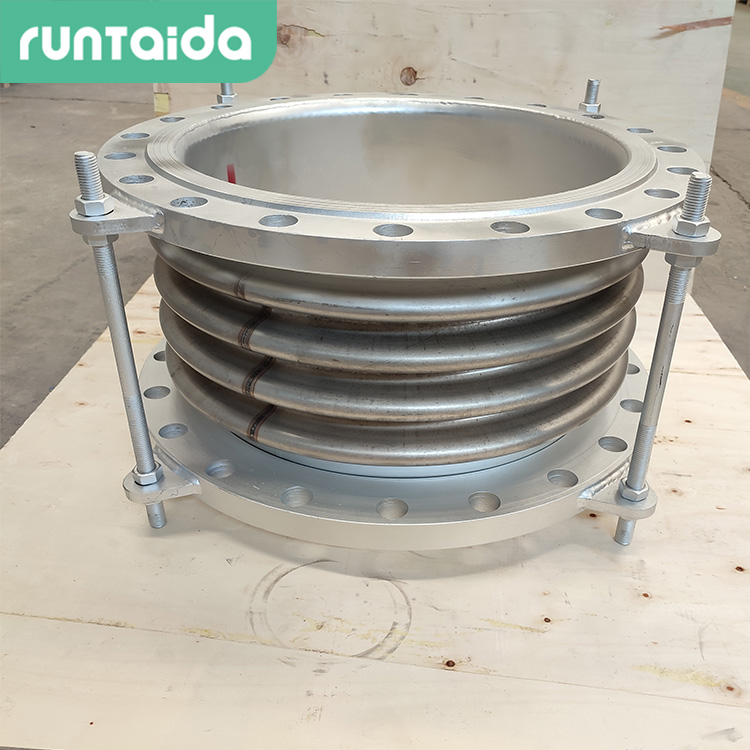

大拉桿波紋補償器原理由兩個相同的波紋管和端管、端板和拉桿組成。波紋管的角變形可以吸收管道單個或多個平面的側向位移。四根長桿可以承受內部壓力、推力和其他外力。連桿兩端螺栓出廠前已調好。安裝前大橫拉桿松動。補償器變形后，大拉桿可以限制變形，保護波紋管。波紋補償器暖氣一般波紋補償器的材質有304、304L、316、316L、316S等等。高彈性限、抗拉強度和疲勞強度，保證波紋管正常工作。
供熱管道使用波紋補償器一般有兩種：內壓式與外壓式。 內壓式是介質在補償器內，外壓式是介質在補償器外，內壓式根據壓縮波紋吸收管道熱膨脹，外壓式依據拉伸波紋吸收管道熱膨脹。根據規范內壓式在安裝前需要根據環境溫度需要預拉伸，則外壓式在安裝前需要根據環境溫度需要預壓縮。
外壓波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。
內壓波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。
內壓波紋補償器和外壓波紋補償器主要可用于供熱管道系統中，兩者的區別主要在于內壓式在使用時外保護套可以割開，觀察波紋情況；而外壓式是絕對不能割的，如果把工作鋼管開口，會造成介質泄漏。 在安裝中，應特別小心，以防止對于薄的補償器部分的任何損傷。應按制造廠所推薦的合適從長度進行安裝，除非安裝公差已有系統設計者所規定或由補償器制造商預先提出。供熱管道使用波內壓波紋補償器和外壓波紋補償器主要可用于供熱管道系統中，兩者的區別主要在于內壓式在使用時外保護套可以割開，觀察波紋情況；而外壓式是絕對不能割的，如果把工作鋼管開口，會造成介質泄漏。 在安裝中，應特別小心，以防止對于薄的補償器部分的任何損傷。應按制造廠所推薦的合適從長度進行安裝，除非安裝公差已有系統設計者所規定或由補償器制造商預先提出。
供熱管道使用波紋補償器一般有兩種：內壓式與外壓式。 內壓式是介質在補償器內，外壓式是介質在補償器外，內壓式根據壓縮波紋吸收管道熱膨脹，外壓式依據拉伸波紋吸收管道熱膨脹。根據規范內壓式在安裝前需要根據環境溫度需要預拉伸，則外壓式在安裝前需要根據環境溫度需要預壓縮。
外壓波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。
內壓波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。
內壓波紋補償器和外壓波紋補償器主要可用于供熱管道系統中，兩者的區別主要在于內壓式在使用時外保護套可以割開，觀察波紋情況；而外壓式是絕對不能割的，如果把工作鋼管開口，會造成介質泄漏。 在安裝中，應特別小心，以防止對于薄的補償器部分的任何損傷。應按制造廠所推薦的合適從長度進行安裝，除非安裝公差已有系統設計者所規定或由補償器制造商預先提出。供熱管道使用波內壓波紋補償器和外壓波紋補償器主要可用于供熱管道系統中，兩者的區別主要在于內壓式在使用時外保護套可以割開，觀察波紋情況；而外壓式是絕對不能割的，如果把工作鋼管開口，會造成介質泄漏。 在安裝中，應特別小心，以防止對于薄的補償器部分的任何損傷。應按制造廠所推薦的合適從長度進行安裝，除非安裝公差已有系統設計者所規定或由補償器制造商預先提出。
